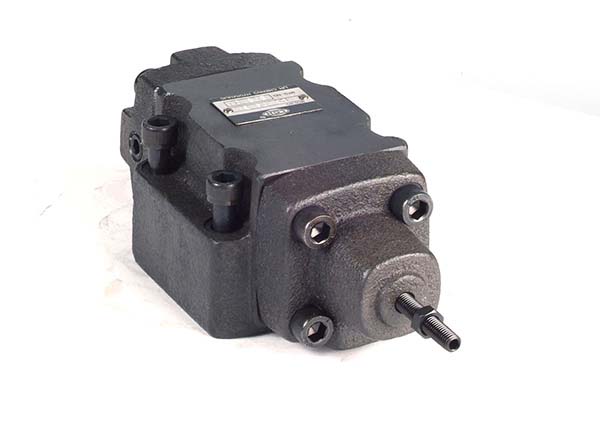

型號 HG-06
特點:- 此閥是以引導壓力，洩油的作動，藉以達到，順序控制，洩壓控制，抗衡控制，御載控制等迴路設計的需求。
- 具有付止回閥與無付止回閥兩種型式。
- 付止回閥一般用在迴路的背壓防止自動降落迴路上。無付止回閥一般用在順序、御載控制省馬力，高低壓迴路上。
型號代碼說明: HG-06-A1-10
|
|
型號代碼 |
描述 |
|
1 |
H |
系列號碼 H型壓力控制閥 |
|
2 |
G |
安裝型式 T: 管螺紋連接型 G: 底板安裝型 |
|
3 |
06 |
口徑尺寸 03:3/8” 06:3/4” 10:1-1/4” |
|
4 |
A |
壓力調整範圍 A:18-35kgf/cm2 B:35-70kgf/cm2 C:70-140kgf/cm2 |
|
5 |
1 |
控制方式 1型-內控內泄型 2型-內控外泄型 3型-外控外泄型 4型-外控內泄型 |
|
6 |
10 |
設計號碼 |
規格表
|
型式號碼 |
最大壓力 kgf/cm2 |
最大流量 l/min |
重量 Kg |
螺絲規格 |
||
|
配管型 |
底板型 |
HT- |
HG- |
HG- |
||
|
HT-03 |
HG-03 |
250 |
50 |
4 |
4.4 |
M10x55x4pcs |
|
HT-06 |
HG-06 |
125 |
6.5 |
6.6 |
M10x55x4pcs |
|
|
HT-10 |
HG-10 |
250 |
12.3 |
10.7 |
M10x60x6pcs |
|
