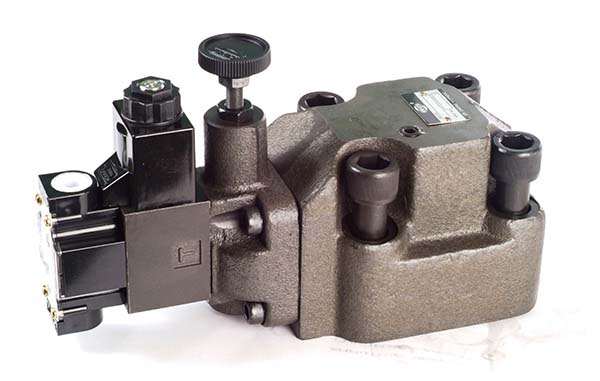

電磁控制溢流閥 /電磁引導式溢流閥
首頁 > 壓力控制閥系列 > 電磁控制溢流閥 /電磁引導式溢流閥
型號 BSHG-10
特點:- 此型控制閥為壓力控制閥與單線圈電磁閥的組合運用，藉以達到系統壓力，透過電磁閥的作動，達到洩載(unloading)與壓力設定以滿足系統作動的需求。
- 此型壓力控制閥具有低噪音，大流量的特性。
- 此型平衡活塞式壓力控制閥，已經經過壓力，流量性能改良，關閉調整，作動靈活穩定。
- 導壓口(Vent)可用遙控連接，可作遙控控制
型號代碼說明: BSHG-10-1-2B2-A1-10
|
|
型號代碼 |
描述 |
|
1 |
BSH |
系列號碼 (大流量型)電磁控制溢流閥 |
|
2 |
G |
安裝型式 G: 底板安裝型 |
|
3 |
10 |
口徑尺寸 06:3/4” 10:1-1/4” |
|
4 |
1 |
壓力調整範圍 1:7-70kgf/cm2 2:10-140kgf/cm2 3:15-250kgf/cm2 |
|
5 |
2B2 |
導壓型式 2B2 2B2B 2B3A 2B3B |
|
6 |
A1 |
電壓型式 A1:AC110V/60HZ A2:AC220V/60HZ A3:AC380V/50HZ A4: AC110V/50HZ A5:AC220V/50HZ D1:DC12V D2:DC24V |
|
7 |
10 |
設計號碼 |
規格表
|
型式號碼 |
最大壓力 kgf/cm2 |
壓力調整範圍 kgf/cm2 |
最大流量 l/min |
重量(Kg) (不含電磁閥重量) |
螺絲規格 |
|
BSHG-06 |
250 |
1: 7-70 2:10-140 3:15-250 |
250 |
7.8 |
M16x80x4pcs |
|
BSHG-10 |
500 |
12.6 |
M20x90x4pcs |
